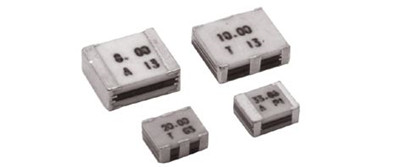

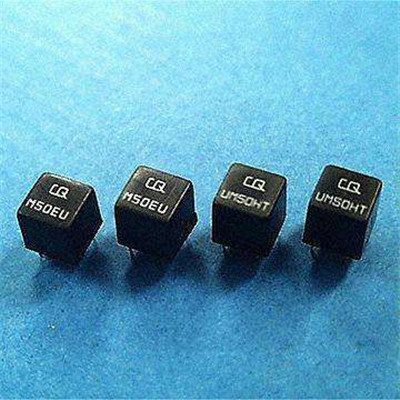

陶瓷滤波器

陶瓷滤波器是由锆钛酸铅陶瓷材料制成的，经过加工之后陶瓷材料制成片状,两面涂银作为电极，经过直流高压极化后就具有压电效应。

陶瓷滤波器原理

陶瓷滤波器是由钎钛酸铅陶瓷材料制成的，把这种材料制成片状，两面覆盖银层作为电极，经过直流高压极化后，它具有压电效应。所谓压电效应是指，当陶瓷片受机械力作用而发生形变时，陶瓷片内将产生一定的电场，且它的两面出现与形变大小成正比的符号相反、数量相等的电荷，反之，若在陶瓷片两面之间加一电场，就会产生与电场强度成正比的相械形变。陶瓷片具有串联谐振特性，可用它来制作滤波器。

推荐阅读：

陶瓷艺术，陶瓷过滤板，景德镇陶瓷市场，中国陶瓷史

简单的说就是主要利用陶瓷材料压电效应实现电信号→机械振动→电信号的转化，从而取代部分电子电路中的LC滤波电路，使其工作更加稳定。

陶瓷滤波器特点

陶瓷滤波器由于其具有Q值高，幅频、相频特性好，体积小、信噪比高等特点成为滤波器中应用广泛的代表，但是关于陶瓷滤波器的应用及物理特性却要分以下两类来说明：

1、两端陶瓷滤波器

陶瓷片具有串联谐振特性，可利用单个陶瓷片构成两端陶瓷滤波器。其结构、符号、等效电路及电抗特性曲线如图所示：

串联支路的串联谐振频率为fq=1/(2π√L1C1)

整个陶瓷滤波器的并联谐振频率为fp=1/(2π√L1C)

式中C为C1和C0串联后的电容值。

当信号频率f小于fp时陶瓷片又相当于一个电容。

2、四端陶瓷滤波器

因为两端陶瓷滤波器的通频带较窄，选择性较差。为此，可将不同谐振频率的陶瓷片进行适当的组合连接，就得到性能接近理想的四端陶瓷滤波器。

陶瓷滤波器的工作频率可从几百千赫到几百兆赫，带宽可以做得很窄，其等效Q值约为几百，它具有体积小、成本低、耐热耐湿性好、受外界条件影响小等优点。已广泛用于接收机中，如收音机的中放、电视机的伴音中放等。陶瓷滤波器的不足之处是频率特性的一致性较差，通频带不够宽等。
